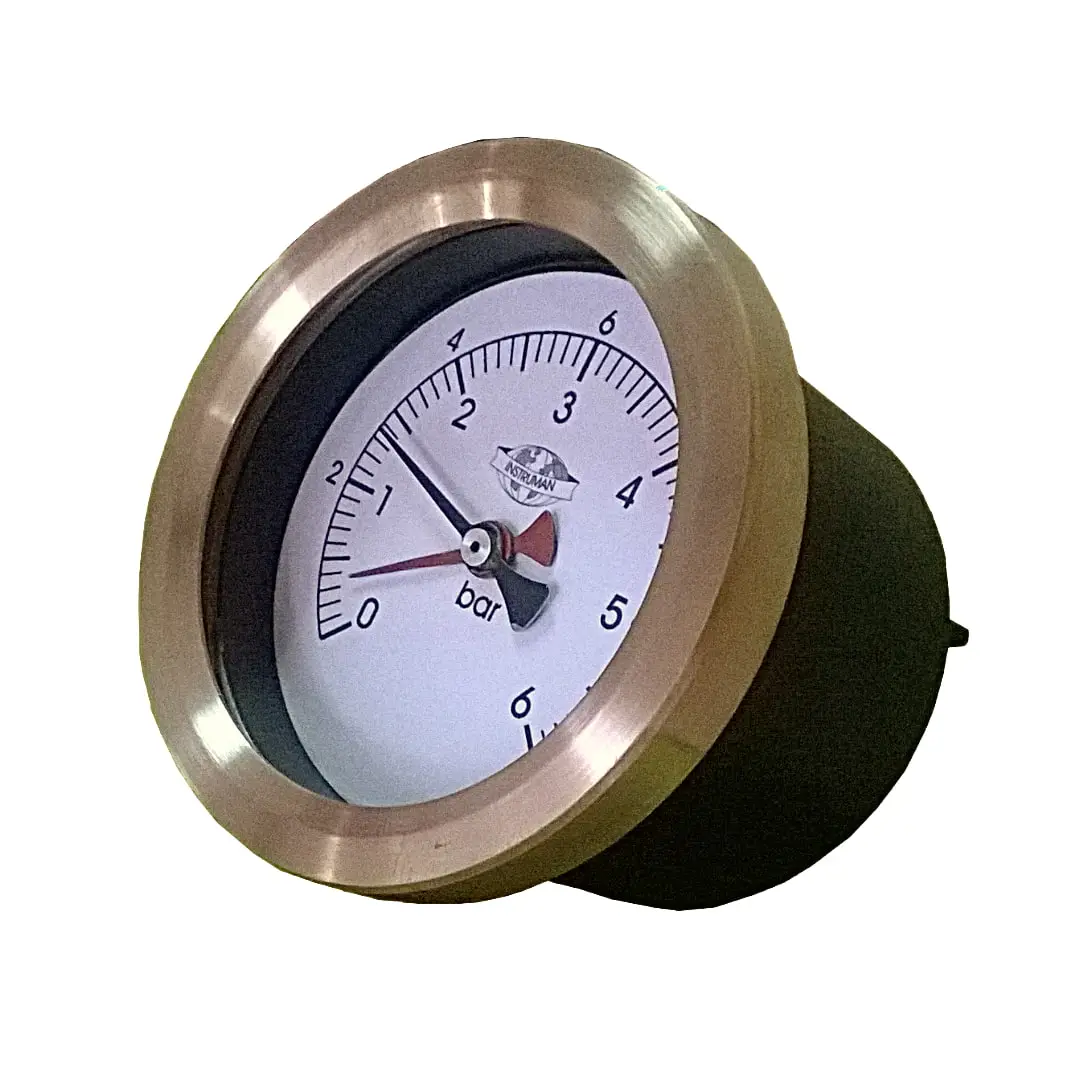

Manómetro Doble

ESPECIFICACIONES:

ZOCALO: Mecanizado de macizo de bronce, es a la vez conector de entrada de presión y platina de montaje para el tubo bourdón y el movimiento, constituyendo un conjunto rígido independiente de la caja, que provee máxima estabilidad a la meio y chapadición.

TUBO BOURDON: Construído en latón con tratamiento de normalizado de tensiones.

MOVIMIENTO: Montaje aéreo. Sistema a piñón y sector dentado, construído en latón endurecido. Con ejes coaxiales. (origen Alemania)

CONJUNTO DE CAJA Y ARO: De fundición de aluminio mecanizado, acabados con pintura texturada al horno, color negro . Aro de montaje roscado, en la construcción hermética.

De fundición de alumin de bronce estampado, en la de cierre std.

CUADRANTE: En chapa litografiada, con números negros sobre fondo blanco mate. Amplitud de escala 270º.

Diámetro nominal 80 mm.

ALCANCE: 0–6/0-12 kg/cm². Otros alcances, sobre pedido.

AJUSTE DEL ALCANCE: El dispositivo de calibración del manómetro está armado sobre el brazo del mecanismo amplificador y funciona variando la relación del brazo de palanca del mismo.

PRECISION:  1,6% del alcance.

CONEXIONES A PROCESO: 3/8” BSP macho.

Categoría: Presión

Descripción

Los manómetros dobles “Instruman”, resultan útiles para medición de presiones relacionadas, y evitan errores de lectura, por estar las dos centralizadas en un instrumento.

Son cuidadosamente elaborados, ofreciendo robustez y calidad, que los hacen aptos para aplicaciones donde se requiera precisión y durabilidad.

Se fabrican en versiones IP55 con cierre std 8 aro de bronce estampado e IP65 aptos para uso a la intemperie, con características de montaje de acuerdo las necesidades de posiciones existentes. El tratamiento de normalización y relajación de tensiones a que son sometidos los tubos bourdones, así como los controles individuales de marcha y calibración, permiten asegurar que se dispone de un producto de gran calidad.
